详细介绍
产品特点:
1、采用高强度钢全焊制成,主梁一般可分解的轻型桁架,立体或平面拼装单元,用单销或者螺栓连接,重量较轻,运输拆卸较方便。
2、构建可以互换,可多次重复使用。
3、桥梁主梁的组合形式,可根据跨径、通载的大小改变。

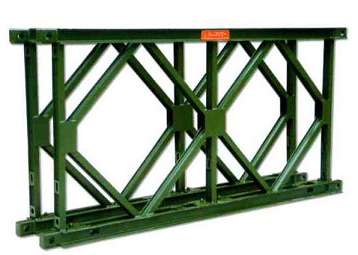

4、组成:贝雷片、支撑架、加强弦杆
贝雷产品现浇支架搭设施工规范
第一步:钢管桩打设或钢支撑架设,现浇支架基础一般有两种结构形式,一种是螺旋管采用震动锤插打,一种是直接钢支撑采用螺栓固定。
第二步:找平割桩,对插打到位的钢管桩采用气割的形式进行人工找平割桩。
第三步:盖板安装,盖板一般采用10mm厚钢板割成比桩直径稍大的正方形板放置在桩顶进行焊接连接。
第四步: 桩顶调节端安装,一般可采用我公司现有的普通型活动端或者沙箱装置进行使用,主要为方便支架拆除时降低高度。
第五步:盖梁安装,盖梁一般采用双拼45B工字钢,先将两根工字钢在场地上并焊好,再用吊车将并焊好的工字钢起吊到桩顶进行固定。
第六步:贝雷梁的拼接及安装,根据设计图纸要求将拼装好的贝雷组起吊到要求位置处。
第七步:贝雷组固定,采用8#槽钢做成的小龙门进行焊接固定。
第八步:斜撑安装,斜撑采用8#槽钢做成通过共用撑架螺栓来连接固定各组贝雷梁。
第九步:分配梁安装,分配梁一般采用25b工字钢,工字钢之间连接固定采用8#槽钢从下托起进行连接或者采用U型螺栓形式进行连接固定。
