详细介绍
一、产品特点
1、韧性好，抗不均匀沉降性能好，不易断裂。

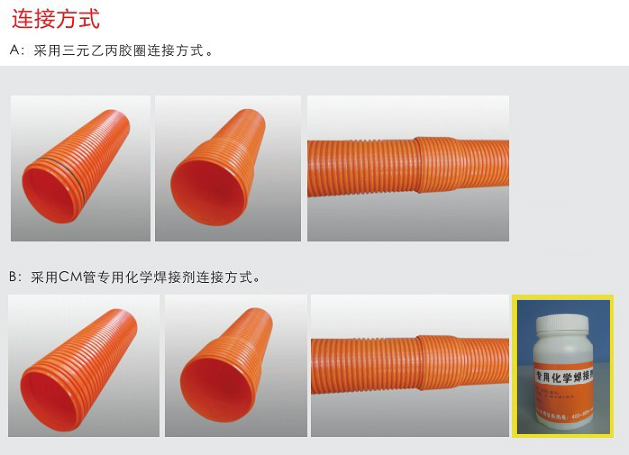

2、扩口承插，采用密封圈连接，连接方便，无泄漏，适应热胀冷缩。
3、内壁平滑、摩擦阻力小，易于线缆的穿放，不损伤线材。
4、耐高温，抗冲击强度高，抗压性能强。
5、PVC材料耐酸碱、抗腐蚀，对环境无污染，不易老化。
6、结构合理，节省材料，成本比其他管材低30～50%，性价比高。
7、重量轻、施工简便、施工费用低，大大缩短工期，综合造价低。
8、埋地使用寿命达五十年以上。
|
项 目 |
技术指标 |
|
密度/(g/cm3) |
≤1.42 |
|
扁平试验 |
压缩至管内壁互相接触，试样无分层、无破裂 |
|
落锤冲击试验（23℃、15kg、2m） |
试样9/10不破裂 |
|
阻燃性 |
氧指数 OI≥32 |
|
自熄时间 ≤30s | |
|
环刚度 kN/m2 |
SN8≥8 |
|
SN25≥25 | |
|
烘箱试验 |
无分层、无开裂 |
|
静摩擦系数 |
≤0.35 |
|
体积电阻率 Ω.m |
≥1*1011 |
|
连接密封性 (0.10MPa水压在23℃下保持 30min) |
无泄漏 |

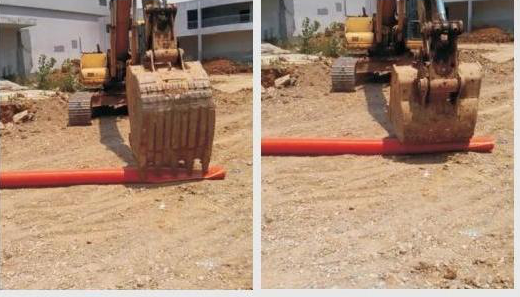

高强度PVC-M双壁波纹管破坏性试验
三、高强度PVC-M双壁波纹管、MPP单壁波纹管、PVC-C电力管性能比较
|
类别 性能 |
PVC-M双壁波纹管 |
MPP单壁波纹管 |
PVC-C电力管 |
|
落锤冲击试验 （15㎏,2m,23℃） |
无破裂 |
无破裂 |
粉碎 |
|
扁平试验 |
无破裂 |
无破裂 |
破裂 |
|
阻燃性 |
阻燃性能好，离火即熄灭 |
易燃烧 |
阻燃性能好，离火即熄灭 |
|
耐腐蚀 |
好 |
好 |
好 |
|
维卡软化温度（℃） |
≥93 |
≥120 |
≥93 |
|
抗压性（环刚度）（kN/m2） |
≥8 |
15 |
8 |
|
≥25 | |||
|
弯曲弹性模量 |
3200Mpa |
1300Mpa |
2800Mpa |
|
重量 |
轻 |
轻 |
重 |
|
耐老化，使用年限 |
耐老化性好，户外使用寿命50年，埋地使用寿命70年 |
只能埋地，使用寿命50年 |
只能埋地，使用寿命50年 |
|
开挖费用 |
由于弯曲弹性模量高，外径比MPP单壁波纹管小10%，沟槽开挖宽度小，开挖费用小 |
由于弯曲弹性模量低，外径大，开挖费用高 |
开挖费用小 |
|
连接 |
承插胶圈或胶水连接，方便快捷，施工费用低 |
焊接或套接，连接工艺复杂，施工费用高 |
承插胶水连接，方便快捷 |
|
弯曲 |
大弧度弯曲 |
易弯曲 |
难弯曲 |
|
穿线方便 |
内壁光滑，穿线容易 |
穿线容易 |
内壁光滑，穿线容易 |
|
抗均匀沉降能力 |
由于双壁，内壁平整，再加上接头采用胶圈柔性连接，抗均匀沉降能力强 |
由于是单壁，内壁无支撑，土地如出现局部沉降，则管材跟着一起沉降，后期电缆不容易穿过和沉降时电缆被拉断 |
由于材料延展性差，抗均匀沉降能力一般 |
规格型号
四、规格型号
|
公称规格 |
平均外径De(SN8) |
平均外径De(SN25) |
平均内径Di |
最小层压壁厚 e |
|
100 |
110±1 |
115±1 |
100+0.6 - -0.5 |
1.0 |
|
150 |
166±1 |
173±1 |
150+1.0 0.0 |
1.2 |
|
175 |
193±1 |
202±1 |
175+1.2 0.0 |
1.4 |
|
200 |
220±1 |
230±1 |
200+1.5 0.0 |
1.6 |
|
225 |
250±1 |
265±1 |
225+3.0 0.0 |
1.8 |
|
250 |
275±1 |
295±1 |
250+3.0 0.0 |
2.0 |
应用领域
产品可替代Mpp单壁波纹管、玻璃钢管、PVC-C电力管、PVC-U通信管等管材
