详细介绍
一、产品特点
1、优良阻燃性能和抗冲击性能。
2、产品内壁光滑。
3、外壁波纹,波纹中空结构,使该产品质轻,环刚度高。
4、承插式连接,橡胶圈密封,便于安装和维修。
二、产品力学性能
按照国家标准GB/T18477.1-2007《埋地排水用硬聚氯乙烯(PVC-U)结构壁管道系统 第1部分:双壁波纹管材》技术标准生产。
项 目 |
要 求 | ||
环刚度(KN/m2) |
SN2 |
≥2 | |
SN4 |
≥4 | ||
SN8 |
≥8 | ||
(SN12.5) |
≥12.5 | ||
SN16 |
≥16 | ||
冲击性能(TIR)% |
≤10 | ||
环柔性 |
试样圆滑,无反向弯曲,无破裂,两壁无脱开 |
DN≤400 内外壁均无反向弯曲 | |
DN>400 波峰处不得出现超过波峰高度10%的反向弯曲 | |||
烘箱试验 |
无分层,无开裂 | ||
蠕变比率 |
≤2.5 |
安装及使用方法
埋地排水用双壁波纹管安装,请按照CECS122:2001《埋地硬聚氯乙烯排水管道工程技术规程》为指南。排入管道的水质应符合行业标准CJ3082-1999《污水排入城市下水道水质标准》。

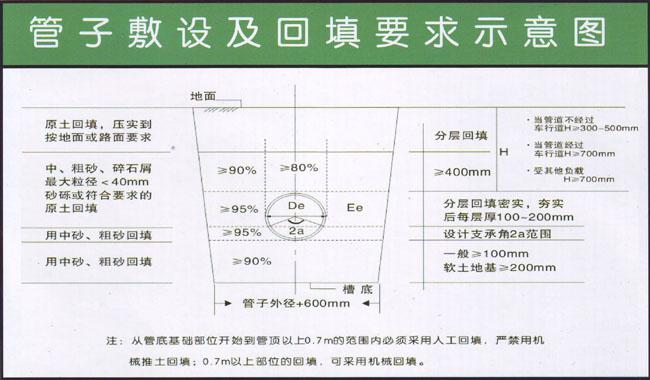

一、管道安装:
1、铺管前,应对管材进行逐节检查,不符合质量标准的管材不得使用。
2、管道现场搬运和安装一般可采用人工进行,但必须轻抬轻放,严禁直接在地面上拖拉。
3、管道应直线敷设,遇到特殊情况需利用柔性接口折线敷设,相邻两节管纵轴线的允许转角应由管材制造厂提供。
4、管道安装可采用人工。槽深不大时可由人工抬管入槽;槽深大于3m时可用非金属绳索溜管入槽,依次平稳地放在沙砾基础上,严禁用金属绳索勾住两端管口或将管材自槽边翻滚入槽内。
5、承插口管安装,在一般情况下插口应于水流方向一致,由低点向高点依次安装。
6、管材长短的调整,可用手锯切割,但断面应垂直平整,不应有损坏。
二、橡胶圈椄口应遵守以下规定:
1、接口前,应先检查胶圈是否配套完好,胶圈的位置应安装在插口第二与第三个波纹之间的槽内。
2、接口作业时,应先将承口(或插口)的内(外)工作面用棉纱清理干净,不得有泥土等杂物,并在承口内工作面涂润滑剂,然后立即将插口端的中心对准承口的中心轴线就位。插口插入承口时,对于小口径管可用人力,可在管端部设置木档板,用撬棍将被安装的管材沿着准轴线徐徐插入承口内,逐节依次安装。严禁采用施工机械强行推顶管子插入承口。
3、管道必须插至承口根部。
规格型号

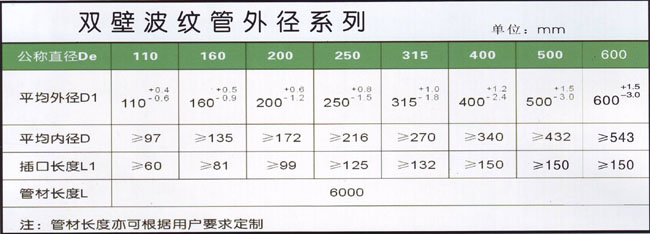

三、产品规格
应用领域
广泛适用于市政工程、建筑工程、化工、医药、环保、农业、园地工程、道路工程、矿场、盐碱地高速公路的渗水排水管、高尔夫球场、足球场工程、大型码头、港口工程、大型机场工程等等。
