HDPE双壁波纹管
       高密度聚乙烯(HDPE)双壁波纹管是以高密度聚乙烯为主要原料,采用先进的双壁波纹管生产线和成型工艺,一次性挤出成型,具有环状波纹外壁和光滑的内壁。HDPE双壁波纹管生产工艺可靠、产品性能稳定、连接简便,是被广泛使用的新型埋地排水用管材。

详细介绍

    一、产品特点

1、HDPE双壁波纹管结构独特,强度高,抗压耐冲击;内壁平滑,摩阻小、过流量大;连接方便,接头密封好,无渗漏。

2、聚乙烯属于碳氢聚合物,原料为绿色环保材料,无毒、不腐蚀、不结垢,可回收再利用;分子无极性,耐酸碱腐蚀;埋地使用寿命五十年以上。

3、PE波纹排污管适用温度范围宽,-60的环境中管道不破裂,输送介质的最高温度为60

4、PE波纹管有良好的快速裂纹传递抵抗能力,高应力抗开裂能力和低刮痕敏感度。

5、高韧性管材,断裂的伸长率超过500%,对管基不均匀沉降的适应性强;土质良好的情况下无须基础。

6、在15英尺/秒的速度下,耐磨性比普通或细粒钢管高3~5倍。

    7、波纹管重量轻、施工快捷,综合工程造价与混凝土管基本相当,运营成本低。

二、产品物理力学性能

产品执行标准:国家标准GB/T 19472.1-2004《埋地用聚乙烯(PE)结构壁管道系统 第1部分:聚乙烯双壁波纹管材》。

项  目

要  求

环刚度(KN/m2

SN2

2

SN4

4

SN6.3)

  6.3

SN8

8

SN12.5)

   ≥12.5

SN16

 ≥16

冲击性能(TIR)%

 ≤10

环柔性

试样圆滑,无反向弯曲,无破裂,两壁无脱开

烘箱试验

无气泡,无分层,无开裂

蠕变比率

4



安装及使用方法

埋地排水用波纹管的安装,请用户以CECS122:2001《埋地硬聚氯乙烯排水管道工程技术规程》为指南。排入管道的水质应符合行标准CJ3082-1999 《污水排入城市下水道水质标准》。

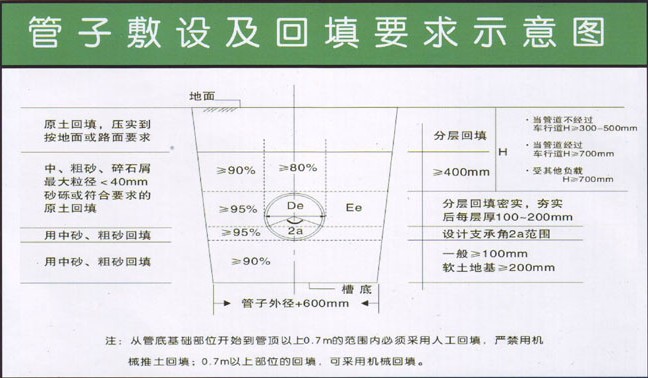

一、管道安装:

    1、铺管前,应对管材进行逐节检查,不符合质量标准的管材不得使用。
    2、管道现场搬运和安装一般可采用人工进行,但必须轻抬轻放,严禁直接在地面上拖拉。
    3、管道应直线敷设,遇到特殊情况需利用柔性接口折线敷设,相邻两节管纵轴线的允许转角应由管材制造厂提供。
    4、管道安装可采用人工。槽深不大时可由人工抬管入槽;槽深大于3m时可用非金属绳索溜管入槽,依次平稳地放在沙砾基础上,严禁用金属绳索勾住两端管口或将管材自槽边翻滚入槽内。
    5、承插口管安装,在一般情况下插口应于水流方向一致,由低点向高点依次安装。
    6、管材长短的调整,可用手锯切割,但断面应垂直平整,不应有损坏。
    二、橡胶圈椄口应遵守以下规定:
    1、接口前,应先检查胶圈是否配套完好,胶圈的位置应安装在插口第二与第三个波纹之间的槽内。
    2、接口作业时,应先将承口(或插口)的内(外)工作面用棉纱清理干净,不得有泥土等杂物,并在承口内工作面涂润滑剂,然后立即将插口端的中心对准承口的中心轴线就位。插口插入承口时,对于小口径管可用人力,可在管端部设置木档板,用撬棍将被安装的管材沿着准轴线徐徐插入承口内,逐节依次安装。严禁采用施工机械强行推顶管子插入承口。
    3、管道必须插至承口根部。



规格型号

三、产品规格型号

1、公称内径(DN/ID:

   100、125150、200、225、250、300、400、500、600、8001000、1200mm

2、公称外径(DN/OD:

   110、125、160、200、250、315、400、500、630、800、1000、1200mm

3、长度:6m,也可以双方商定。

应用领域

    广泛应用于市政工程建筑工程、、化工、医药、环保农业、园地工程道路工程矿场盐碱地高速公路的渗水排水管高尔夫球场、足球场工程大型码头、港口工程、大型机场工程等等。
