MPP波纹管
       聚丙烯波纹管是以聚丙烯(MPP)为主要原材料,采用复合增强改性特殊配方和新型加工工艺制成的结构壁管道;具有结构新颖、强度高、耐温性能好、施工简便和节省费用等一系列优点;作为开挖用电力管的行业新品,MPP波纹管解决了工艺成型困难和材料复合增改性等行业难点,创造性地设计了新颖的产品结构和纽扣式连接方式,因此,该项技术具有广阔的应用前景。

详细介绍

    一产品特点

1、高性价比:聚丙烯是目前所有埋地管材中最轻的材质,在管材达到同样性能的前提下,可以投放更少的料,节约了材料费用,与同规格环刚度要求的MPP管相比要节约40%—70%的材料费。

2、抗压刚性好:MPP波纹管因其特殊的波纹结构设计和高弹性模量的材料使它具有较高的环刚度,比普通PVC环刚度要高三倍,无特殊要求的情况下,施工时管道外面不需要使用水泥包封,直接用管枕加细沙回填即可,这样大大减少了施工粉尘和降低了施工成本。

3、光滑易穿缆:MPP波纹管内壁原料添加硅酮助剂,减少内壁摩擦系数,穿缆阻力小,大大降低了施工中拖拉电缆的摩擦阻力。

4、耐热:管道的主材为改性聚丙烯(MPP)维卡耐热温度在135 ℃以上,因此,在较高的温度下仍然可以保持良好的抗外压能力;高压电力线路电缆即使在发热时能安全使用。

5、耐低温:采用高模量、高弹性改性聚丙烯材料,改性聚丙烯(MPP)的脆化温度为–25℃,具有较好的低温抗冲击性能,在较低温度下遭受意外冲击时,具有更好的抗冲击性能。

6、可弯曲:MPP波纹管因其特殊的波纹结构使其具有较好的柔性,可适应地面沉降和施工地基的变化,确保管材对电缆的正常保护作用。

7、绝缘:MPP波纹管主材为聚丙烯,不导电、不传热,具有良好的绝缘性能,符合高压电力安全使用要求。

8、抗腐蚀:改性聚丙烯材料具有耐腐蚀抗酸碱、抗老化的特点,不存在玻璃钢管的酸碱中和腐蚀,也不存在金属管的酸性腐蚀,使用寿命可长达50年。

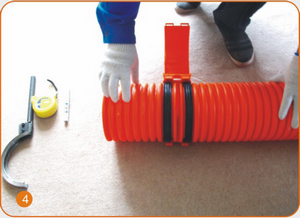

9、可密封:可以采用热熔连接和专用卡箍密封连接,前者为波峰对接焊接密封,后者为弹性密封,没有其他管道的焊接缝或者飞边,不会损伤电缆或者割伤拖拉中的电缆。

10、环保:改性聚丙烯材料主要由碳和氢两种元素组成,卫生环保,管材废品可以二次回收使用,生产和回收过程不存在白色污染。











    二、产品物理力学性能



序号

项    目

标准要求

1

环刚度(3%)kN/m2

S1:25SN50

S2:SN50

2

滑动摩擦系数

<0.35

3

维卡软化温度

(10N,50/h)

≥135

4

落锤冲击试验

(0D903kg1.2/1.6m

不破裂

5

环段热压缩力(70±2 KN

0.5

6

连接密封性(23

0.05Mpa水压23下保持30min, 接头处不应渗水、漏水

7

弯曲半径

S1

10ID

S2

20ID

8

环柔性

试样圆滑,无破裂,无反向弯曲

OD400无反向弯曲

OD>400波峰处不得出现超过波峰高度10%的反向弯曲

9

耐电压试验

不击穿

10

连接强度试验

跌落后,不应松开、脱落、破裂和变形



    三、MPP波纹管与其他管主要性能比较

序号

项目

MPP波纹管

MPP实壁管

PVC波纹管

PRPP管

MPP波纹管

优势

1

密度,kg/m3

0.92

0.92

1.5

2.0

重量最轻

2

滑动摩擦系数

0.28

0.29

0.3

1.0

摩擦阻力小

3

维卡耐热,℃

120

120

85

200

耐热绝缘

4

低温冲击性能5kg,0

通过

通过

开裂

开裂

低温

5

材料拉伸强度,MPa

22.0

22.0

30.0

50.0

柔韧性好

6

弯曲弹性模量,MPa

1200

1300

2500

18000

可弯曲性能好

7

材料拉断伸长率 %

150

150

80

20

延展率好

8

环保性能

可回收

可回收

有粉尘

污染大

卫生环保



规格型号

    四、产品规格

公称内径(mm

平均外径(mm)

平均内径(mm)

波纹间距

d

波峰高度

H1

波谷深度

H2

公称长度

L

90

107~109

90

14.5±0.3

6.5±0.2

7.0±0.2

9000

100

123~125

100

16.5±0.3

7.5±0.2

8.0±0.3

125

149~151

125

20.5±0.3

10.5±0.2

11.0±0.3

150

182~184

150

22.5±0.3

12.5±0.3

13.0±0.3

175

214~216

175

26.2±0.3

16.0±0.3

16.5±0.3

200

253~255

200

33.2±0.3

22.5±0.3

23.0±0.3

225

283~285

225

40.2±0.3

25.0±0.3

25.5±0.3

250

318~320

250

45.2±0.3

30.0±0.3

30.5±0.3

应用领域

     MPP波纹管主要应用于10KV以上高压输电线电缆用城乡明开挖电缆排管工程。普通型适用于人行道和绿化带下铺设使用,标准型适用于慢车道上铺设使用,若对于抗震和抗压使用要求较苛刻或代替钢管可选用加强型(SN50)特殊定制产品。
