详细介绍
一、产品特点
1、抗压性强
采用优质耐老化改良PVC工程塑料一次挤出,抗压强度高,独特的多孔一体力学支撑结构,显著提高管材的抗压能力,使管材比普通结构塑料管材抗压性能高10倍以上,正常情况无须做基础或包封,防沉降,阻燃(离火即熄性好),抗腐蚀,耐老化,埋地使用寿命长达50年以上。
2、规格齐全,组合多样
产品主要规格有单孔、3孔、大中小4孔、同异径5孔、大小6孔、7孔、8孔、大小9孔等系列与不同口径的光(电)缆配套,与原有管道可以自由过渡、组合,并有相应接头、堵塞、扎带、专用胶水等配件,便于施工操作。
3、结构创新,节省管位
管材采用多孔一体式,结构更紧凑,外形弧角方形,排布整齐方便,占用管位小,路面开挖较小,仅为水泥管位的10%,有效节省城市地下管位资源,对道路交通及市政影响少。
4、韧性好,弯曲自由
一段6米管材,弯曲半径可达4米,施工中碰到障碍物或交越其它管线时能轻松避开。特殊变向可配接专用弯头。
5、施工便捷,省工省时
护套与子管成一体,无需二次穿子管一次铺设即可穿缆,避免了二次穿子管变形扭结,排序混乱,重复施工的麻烦;重量轻、搬运方便;内壁光滑,穿线省力;抗压性强,埋深仅要求0.3~0.5米,先回填细沙石20公分再回填土即可通车。使用波纹管(钢管用量大,造价高,须焊接,施工笨重,使用寿命短),水泥浇灌需保养期,二次穿子管才能穿光缆,使用多孔一体管材施工工期缩短近1/2,比使用水泥、钢管缩短工期近3/5。
6、管材连接采用套接结构
毋需任何工具即可完成管子间连接,便于施工和维护,管材与管接套采用特制的PVC胶水粘接,连接密封性更好,不易渗水。
二、产品物理力学性能
按照通信行业标准YD/T841.6-2017 《地下通信管道用塑料管 第6部分:栅格管》
序号 |
项 目 |
标准要求 |
1 |
拉伸屈服强度(MPa) |
≥30 |
2 |
抗压强度(kPa) |
≥600 |
3 |
扁平试验 |
加荷至试样垂直方向变形量为25%时,试样不应破裂 |
4 |
纵向回缩率(%) |
≤5 |
5 |
维卡软化温度(℃) |
≥79 |
6 |
落锤冲击试验 (0℃,D90型锤,1㎏,1m) |
9/10不破裂 |
7 |
静摩擦系数 |
≤0.35 |

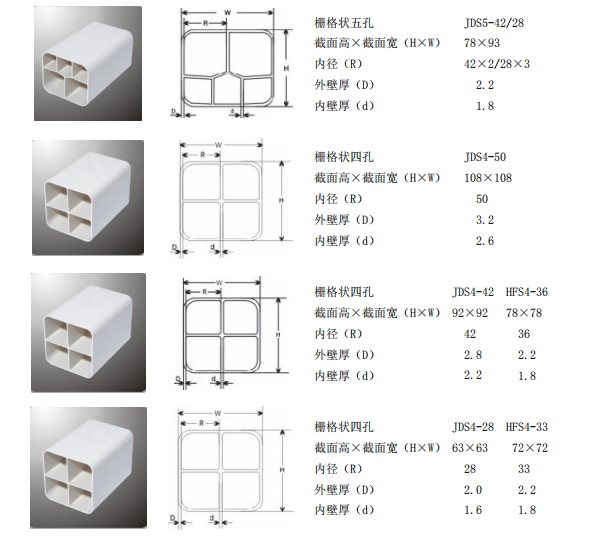

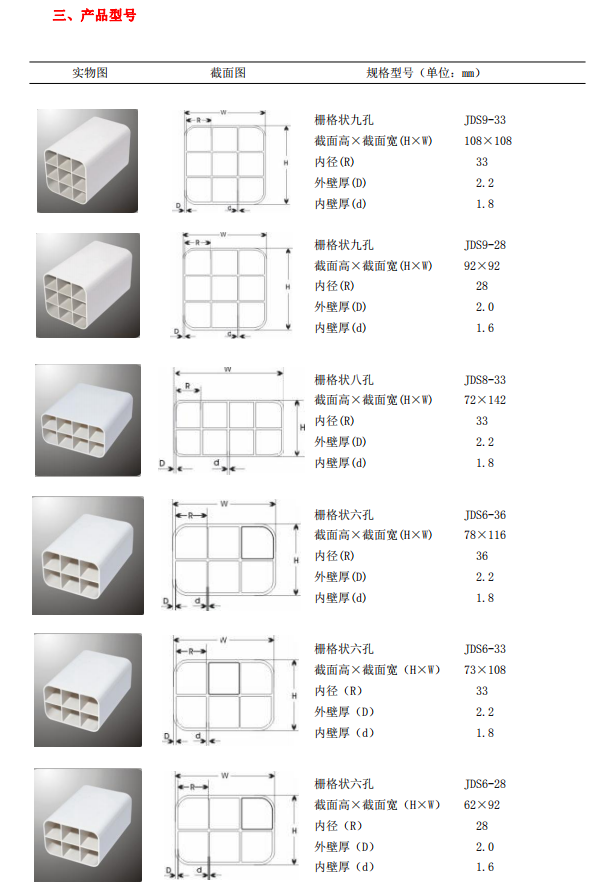

规格型号
应用领域
该产品可广泛用于光纤通讯、有线电视、多媒体传输等通信光缆的穿导、隔离及保护工程。
